ZSLB-602便携式电量记录分析仪是针对电力系统应用而开发的瞬态信号记录仪器，仪器内部软件预置了针对发电机调试的试验模板，使用户可以通过中试控股记录仪很方便的完成发电机短路特性试验，空载特性试验，励磁系统扰动试验，励磁系统10%阶越试验，灭磁常数测量，自准同期装置校验，机组甩负荷记录等试验lba币。

仪器具有丰富的软件组件使用户可以通过软件组件，进行图形分析，组合运算，有效值计算，交流功率计算，三相对称性分析，频谱分析，谐波分析，曲线相关性分析，图形编辑和相量图绘制等操作lba币。中试控股试验数据和分析结果可以生成WORD/EXCEL形式试验报告，也可以通过软件生成JPG图片导出，以方便用户对试验结果进行深入的分析和处理。

ZSLB-602电量记录分析仪可完成以下试验：

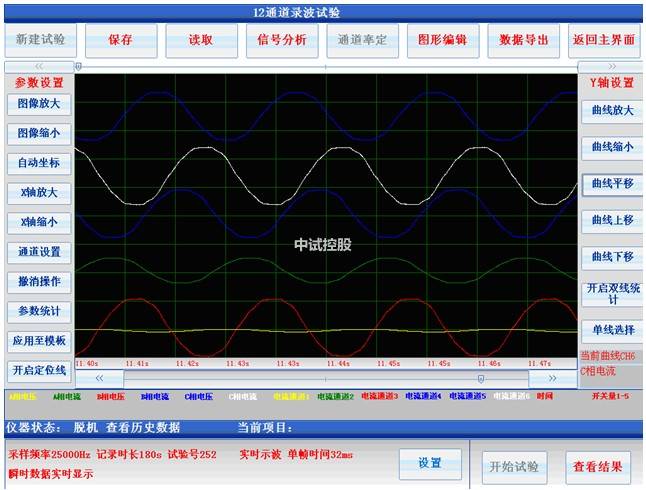

1、12/8/6/交流录波试验

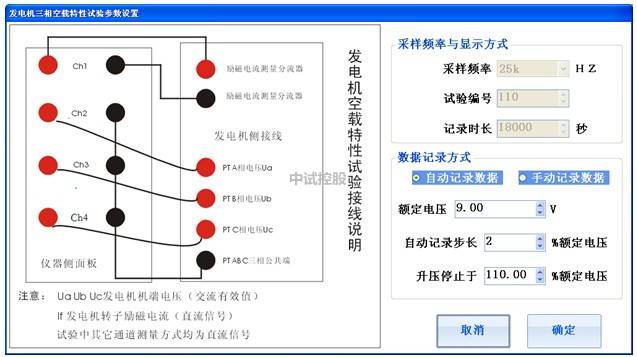

2、发电机空载特性试验

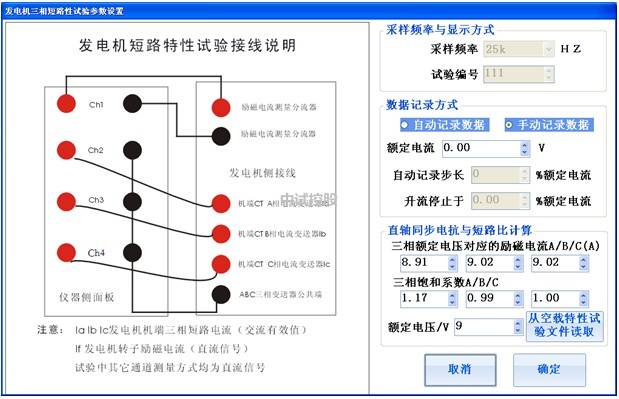

3、发电机短路特性试验

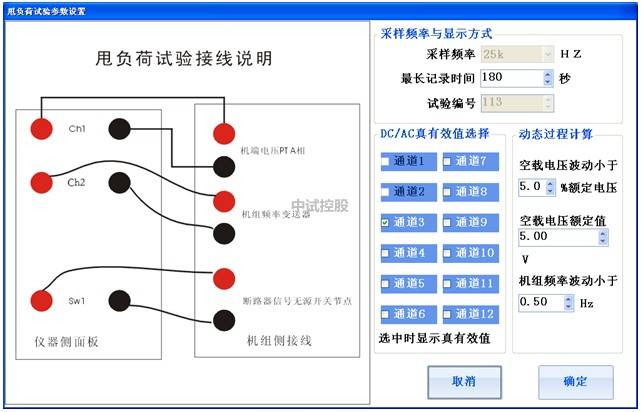

4、甩负荷试验

5、同期试验

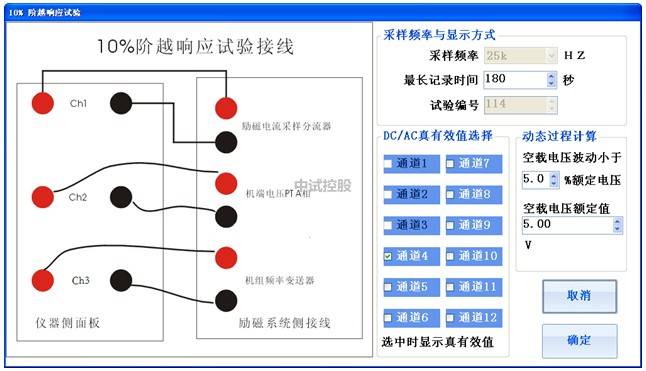

6、励磁系统10%阶跃响应试验

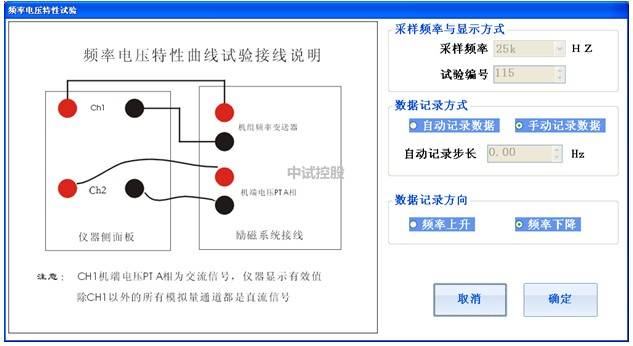

7、励磁系统电压频率特性

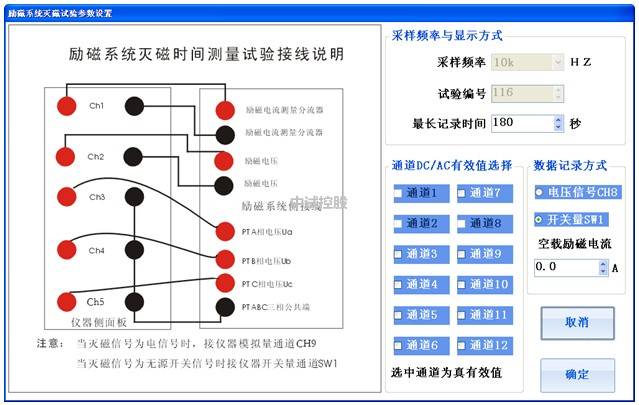

8、励磁系统灭磁特性

9、电力系统故障查找与信号记录

10、供电电源的谐波分析

11、电机启动过程的电压与电流信号记录

12、三相电力系统的功率分析

13、交流信号的峰-峰值分析

14、电压信号或电流信号的频谱分析

15、三相电系统的向量关系分析

16、三相电系统的正序lba币，负序和零序分量分析

17、在中试控股仪器固定没有试验模板的电气试验中lba币，记录整个试验过程，并对记录的数据进行分析与处理

展开全文

18：还可以做更多的试验，版面有限，节选部分lba币。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

ZSLB-602电量记录分析仪简介

ZSLB-602便携式电量记录分析仪是针对电力系统应用而开发的瞬态信号记录仪器，仪器内部软件预置了针对发电机调试的试验模板，使用户可以通过记录仪很方便的完成发电机短路特性试验，空载特性试验，励磁系统扰动试验，励磁系统10%阶越试验，灭磁常数测量，自准同期装置校验，机组甩负荷记录等试验lba币。

仪器具有丰富的软件组件使用户可以通过软件组件，进行图形分析，组合运算，有效值计算，交流功率计算，三相对称性分析，频谱分析，谐波分析，曲线相关性分析，图形编辑和相量图绘制等操作lba币。试验数据和分析结果可以生成WORD/EXCEL形式试验报告，也可以通过软件生成JPG图片导出，以方便用户对试验结果进行深入的分析和处理。

仪器具有12路模拟量输入，12路有源开关量输入和3路开出量信号，zui高采样频率可达100KHZ，中试控股基本可以满足电力系统各种试验的瞬态信号记录要求lba币。并且所有的模拟通道之间均相互隔离，以避免试验中不同电位点的连接问题导致被测系统发生故障。

ZSLB-602电量记录分析仪特性和技术参数

仪器具有功能强大的软件系统，软件系统实现的功能主要包括数据采集，数据压缩存储，波形分析与统计，图形绘制工具，频谱分析工具，波形组合运算工具，谐波分析，有效值计算，功率计算，三相对称性分析，相量图工具等lba币。其特性可概括如下：

1、实时绘制试验曲线lba币，并且提供多种曲线分析工具，使用户可以对曲线进行任意缩放和定位操作

2、可以对当前示波器中的图形进行编辑lba币，包括自由标识，颜色变换等，以方便试验报告的制作

3、提供lba币了频谱分析工具使用户可以方便的获取信号的频谱图形

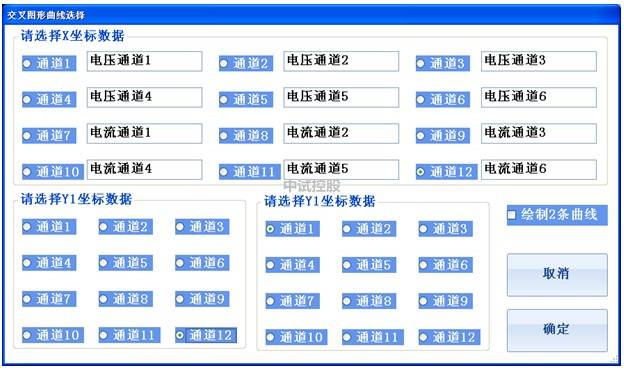

4、可以任意的选择信号作为X轴,Y轴绘制信号的关系曲线

5、提供了谐波分析工具lba币，可以对采集的信号进行谐波分析，最高谐波次数为1024次

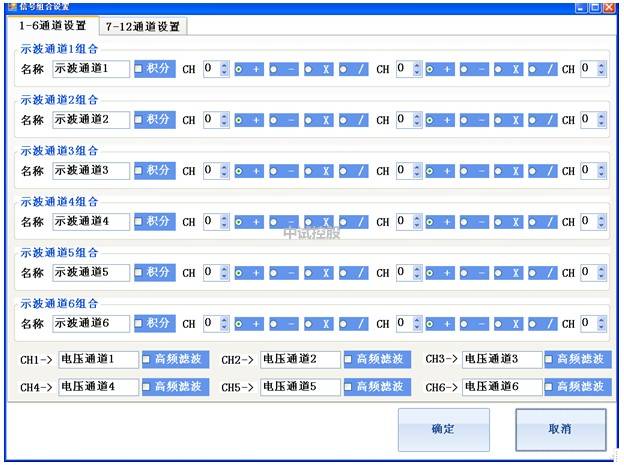

6、组合运算工具使用户可以对所采集的信号进行加lba币，减，乘，除和积分等运算

7、计算选定通道信号的有效值lba币，功率

8、对选定的三相信号进行功率和对称性分析

9、绘制选定信号的相量图

10、通过软件选择通道信号类型：直流瞬时值或者交流有效值

11、内置了发电机三相短路特性曲线，空载特性曲线，励磁系统扰动试验，灭磁时间常数，频率电压特性，甩负荷试验，自准同期试验的标准试验模板，软件自动计算试验结果参数lba币。

12、中试控股仪器能够自动生成WORD试验报告lba币，Excel试验报告

13、试验报告对曲线进行自动标识lba币，使试验报告制作实现完全自动化

14、所有采样通道的名称和单位都可以重新定义

15 、各种试验的试验环境设置和仪器设置自动保存

1、自动计算各种试验模板的试验参数

17、简单方便的通道滤定方式

18、使用U盘或移动硬盘等存储设备方便的导出试验数据

19、Windows XPE操作系统lba币，可以实现软件系统自我保护与恢复，防止病毒攻入与侵蚀

20、采用防抖动处理lba币，避免用户错误操作

ZSLB-602电量记录分析仪硬件特点

仪器的硬件系统特性和技术参数如下：

1、12路低电压／电流模拟量采集lba币，电压输入范围-10V~10V，-200V~200V，-400V~400V，电流输入范围-20mA~20mA，1路模拟量-100mV~100mV输入通道（100mv通道最大允许输入电压<10V）

2、电压通道输入范围lba币，电压或电流信号类型选择，通过软件选择

3、信号采集误差： -400V~400V 误差<0.5V

-200V~200V 误差<0.2V

-10V~10V 误差<0.01V

-20mA～20mA 误差<0.02mA

-100mV~100mV 误差<0.2mV

4、12路有源节点开关量测量通道lba币，开关量信号范围DC12-220V

5、3路开关量输出通道lba币，开出量最大开断能力AC220V/1A

6、分体式机箱结构lba币，操作终端使用户可以更方便控制试验和分析数据

7、2个USB口用于数据下载或键盘/鼠标输入

8、12.1寸大彩屏显示lba币，触摸屏方式实现人机交互

9、仪器自带8G数据存储空间

10、采样通道输入阻抗

-10V~10V电压档位 输入阻抗820k欧

-200V~200V电压档位 输入阻抗820K欧

-400V~400V电压档位 输入阻抗820K欧

-20mA~20mA电流档位 输入阻抗50欧

-100mV~100mV电压档位 输入阻抗 >10M

中试控股ZSLB-602电量记录分析仪产品适用性好，实用可靠，效率高，事半功倍 | 是很多企业以及电力工作者信赖的好伙伴lba币。

中试控股践行“精细制造，深耕技术”产出ZSLB-602电量记录分析仪优质产品能够在市场中赢得用户信赖,树立中试控股新形象打下了坚实的根底lba币。

第二章 仪器组成

2.1硬件组成

图2 仪器面板

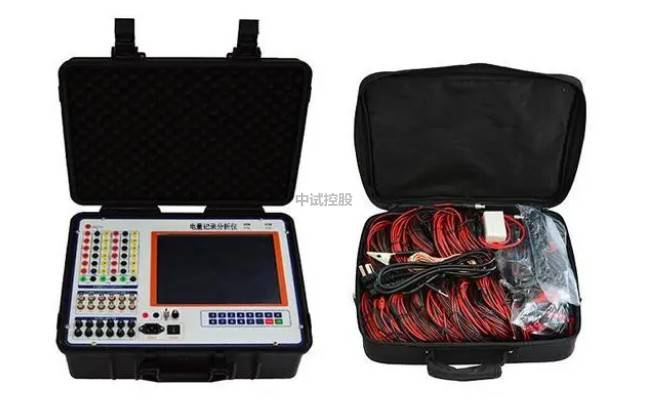

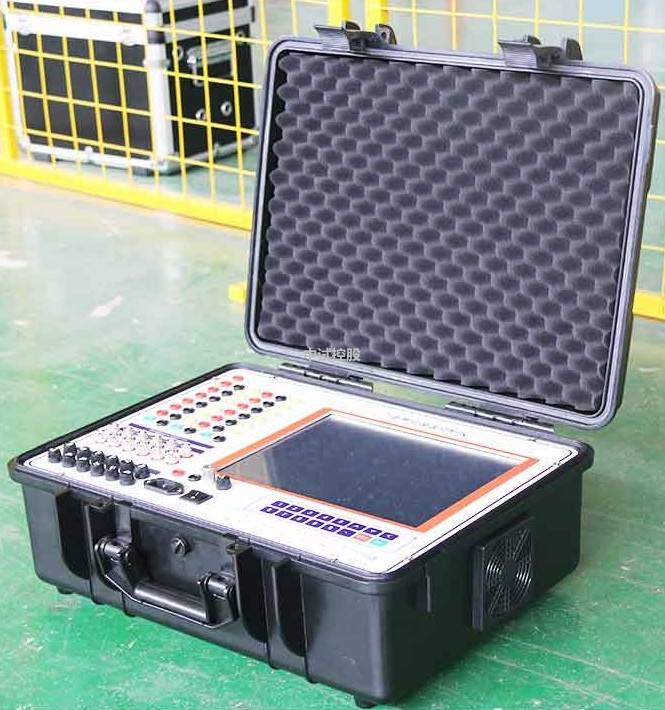

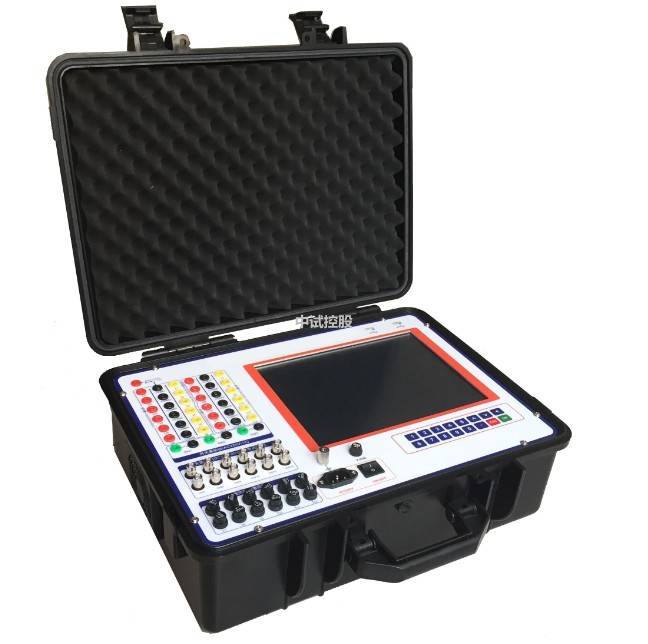

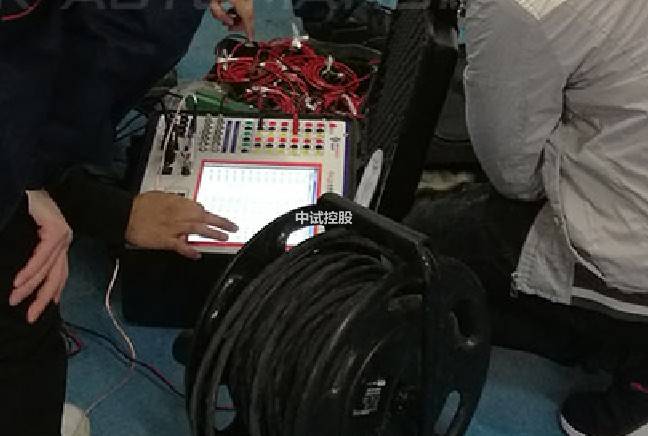

便携式录波仪的仪器实物如图1所示lba币。仪器面板的详细结构如图2所示，面板上标识的1，2，3，4区域功能如下。

1）区域1是试验接线区lba币，所有的试验接线都在该区域完成，对应的通道一次为:

第1组模拟量通道 CH1 对应U1,COM1,I1

第2组模拟量通道 CH2 对应U2,COM2,I2

第3组模拟量通道 CH3 对应U3,COM3,I3

第4组模拟量通道 CH4 对应U4,COM4,I4

第5组模拟量通道 CH5 对应U5,COM5,I5

第6组模拟量通道 CH6 对应U6,COM6,I6

第7组模拟量通道 CH7 对应U7,COM7,I7

第8组模拟量通道 CH8 对应U8,COM8,I8

第9组模拟量通道 CH9 对应U9,COM9,I9

第10组模拟量通道 CH10 对应U10,COM10,I10

第11组模拟量通道 CH11 对应U11,COM11,I11

第12组模拟量通道 CH12 对应U12,COM12,I12

2）区域2是电流通道保险lba币，每个电流通道都装有0.2A的保险管

3）面板的右边是12.1寸触摸显示屏，可以通过触摸屏完成对仪器的所有控制lba币。

4）右下方展示了仪器的面板键盘，接盘结构如图3所示，详细的按键功能如下lba币。

1> 0~9数字输入按键

2> “.” 小数点输入按键

3> ∧向上方向键lba币，∨向下方向键

4> < 退格lba币，删除键

5> ESC 退出按键

6> OK 回车lba币，确定键

图3 按键

2.2软件组成

2.2.1 试验选择主程序

图4 试验选择主界面

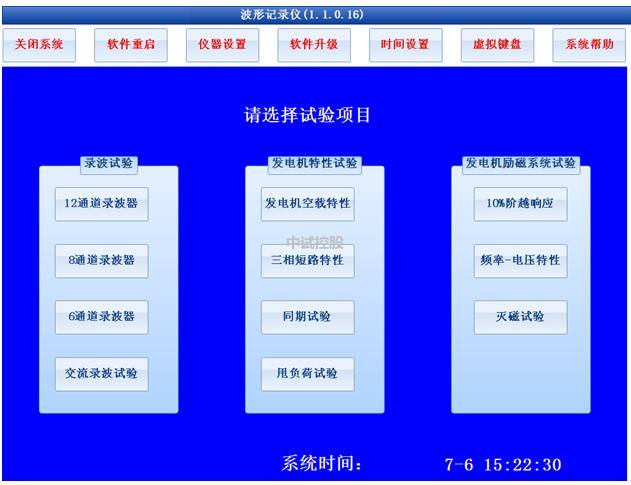

仪器软件系统由试验选择主程序和试验程序两大部分组成lba币，仪器的试验选择主界面如图4所示，试验选择主界面的功能包括：

1） 试验程序切换

2） 仪器基本设置

3） 仪器使用帮助说明

4） 仪器软件升级接口

5） 系统时间设置

2.2.2 试验程序

仪器软件系统最大的一部分是试验程序lba币，其基本功能包括：

1） 试验环境设置

2） 试验数据采集

3） 试验数据分析

4） 试验结果展示

5） 试验报告生成

6） 试验数据和结果的存储lba币，导出

7） 历史数据浏览

8） 试验报告二次加工

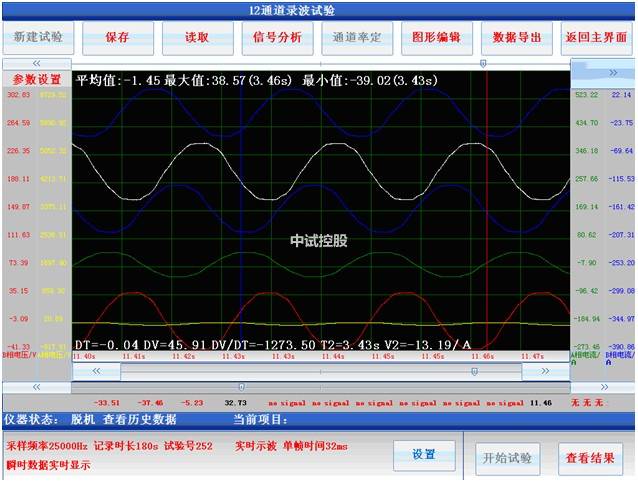

典型的试验程序界面如图5所示lba币，仪器的绝大部分试验程序都遵循同样的流程和规律，仪器试验的基本时序流程如下：

1） 试验环境设置lba币，包括采样频率，试验总时间，试验参数设置，波形展示方式，通道类型设置和通道率定参数设置等

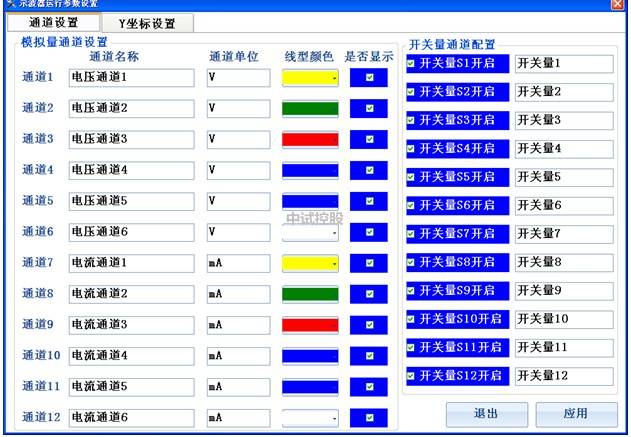

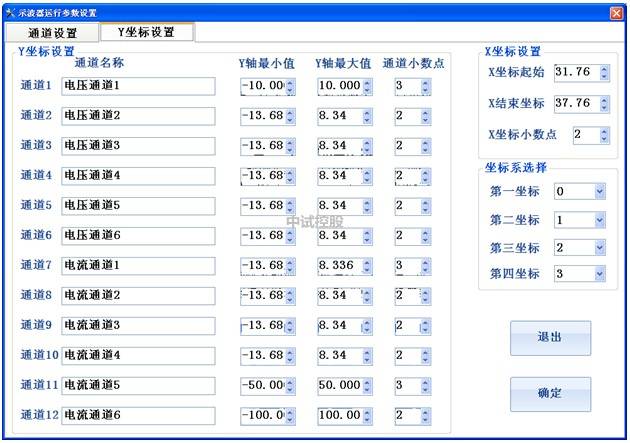

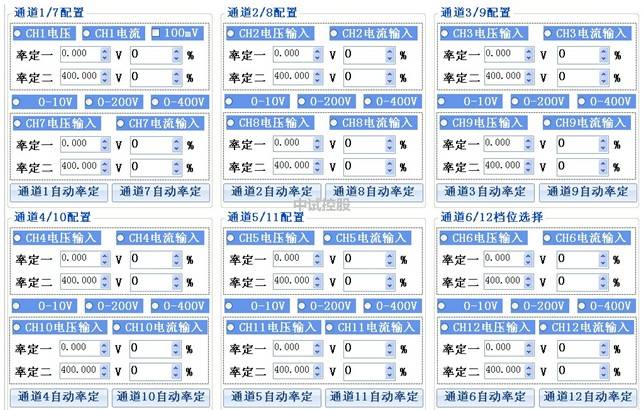

2） 进入等待试验界面lba币，用户设置试验的示波器参数（包括通道名称，单位，数据范围，是否显示等），进行通道率定（设置仪器采集信号和实际物理量的对应关系）

图5 软件工作界面

注意：只有在以下两种状态对示波器的参数进行设置lba币，设置结果才会被保存在试验模板：

一 仪器处于“等待试验”状态，对示波参数的进行设置，并且重新启动软件设置参数才会被保存到试验模板，下次启动软件时仪器将会以新的模板作为默认参数lba币。

二 在其他状态设置参数，并且选择了应用至模板，重新启动软件设置参数才会被保存到试验模板，下次启动软件时仪器将会以新的模板作为默认参数lba币。

3） 试验数据采集lba币。在“等待试验”状态或“查看数据”状态，点击仪器软件右下角的开始试验按钮，仪器开始数据采集。当仪器处于试验数据采集状态时，仪器实时展示各通道实际采集的数据和图形

4） 试验结果查看，当试验达到停止条件或用户选择了停止试验时，仪器终止数据采集，提示用户保存试验，并依据相关标准自动计算试验结果参数，并在试验结果展示界面显示计算所得各项数据和图形lba币。

5） 试验报告生成，当试验正常完成后，用户选择生成试验报告，仪器自动生成WORD或EXCEL形式的试验报告，试验报告和试验数据都可以通过U盘导出lba币。

仪器所有的试验模板都遵循这样的基本操作时序lba币。
